다카하시(타카하시 제작소) 적도의·가대

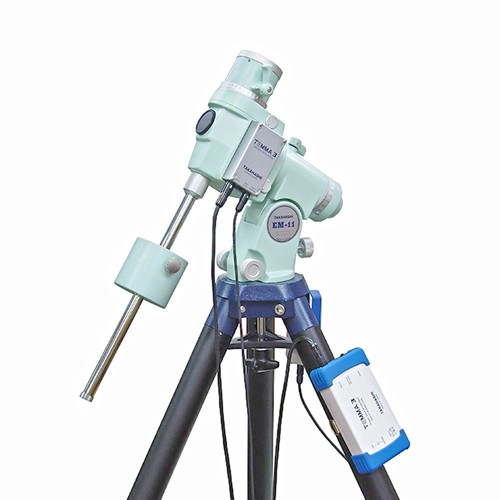

EM-11 TEMMA3 적도의

새로운 적도의 Tempma3는 주변기기와의 접속을 전원 인터페이스에 집약하고 있어 전원 인터페이스를 경유하여 적도의에 전원을 공급합니다. 표준으로 무선 LAN을 내장하고 천문 앱 SkySafari6에 대응. 스마트 폰에서의 조작으로 자동 도입을 할 수 있습니다. 또, 유선 접속은 RS232C와 USB에 대응.

주요 사양

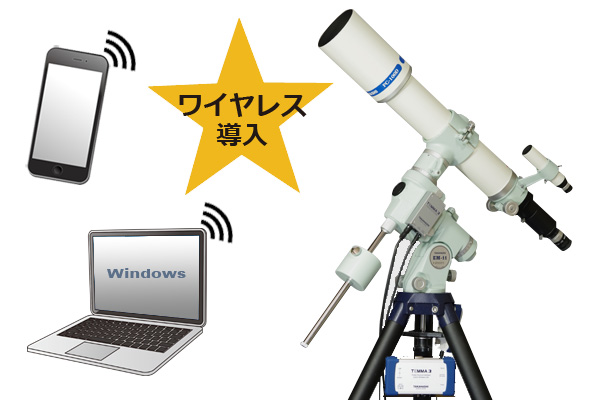

■스마트폰으로 무선 도입

TEMMA3는 표준으로 무선 LAN을 내장했습니다. 일본어 표시에도 대응한 천문 앱의 SkySafari 6*를 사용하여 스마트폰 조작으로 자동 도입이 가능합니다. Wi-Fi 접속할 수 있는 Windows PC는, 가상 COM 포트 드라이버를 인스톨 해 대응 소프트웨어를 사용하는 것으로 무선으로 도입할 수 있습니다. PC뿐만 아니라 스마트 폰이나 태블릿에서도 자동 도입이 가능하므로 관망회 등에서는 편리하게 사용할 수 있습니다.
* SkySafari 6 Plus 및 SkySafari 6 Pro에서 가능. SkySafari는 Simulation Curriculum의 앱입니다.

■USB와 RS232C로 유선 접속

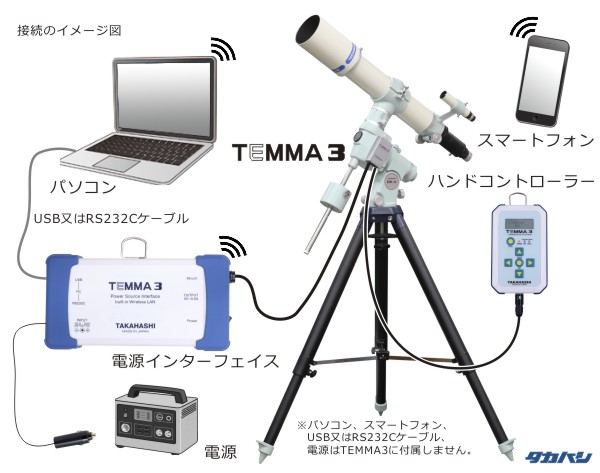

TEMMA3은 주변 장치와의 연결을 전원 인터페이스에 통합합니다. 이전 EM 시리즈 적도의는 적도 패널의 전원 잭에 전원을 연결했지만 TEMMA3는 전원 인터페이스를 통해 적도의에 전원을 공급합니다. 전원 인터페이스는 무선 LAN 칩을 내장하고 있어 PC와는 무선과 유선의 어느쪽이든 접속할 수 있습니다. 유선 접속은 RS232C에 가세해, 요망이 많은 USB에서도 접속할 수 있습니다.

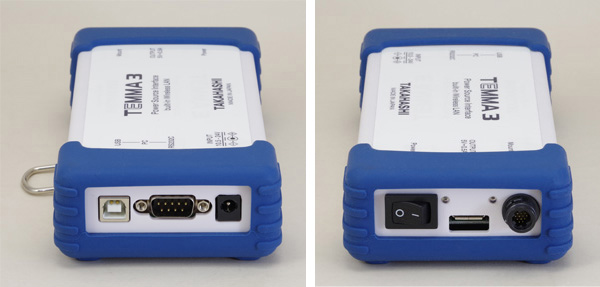

전원 인터페이스의 좌측에는 PC와 접속하기 위한 USB 단자(USB2.0 Type-B), RS232C 단자(수), 전원 입력 단자가 있습니다. 우측에는 적도의용 전원 스위치, 적도의 패널과 접속하는 단자, DC5V 0.5A를 출력하는 USB 단자가 있습니다.
전원을 켜면 적도의용 전원 스위치의 상태에 관계없이 무선 LAN과 USB 출력 단자가 활성화됩니다.
구동하는 전원은 DC10.5V~24V와 폭을 갖게 한 대응이 되어 있습니다. 주문하기 쉬운 DC12V, 전류를 누를 수 있는 DC24V와 상황에 따라 선택할 수 있습니다. 전원 입력 단자는 부주의하게 빠지지 않도록 잠금 부착을 채용했습니다. 여기에는 기존의 DC 플러그도 꽂을 수 있습니다.

※사진의 전원 인터페이스는 라벨 씰입니다만, 제품은 본체에 인쇄하고 있습니다.

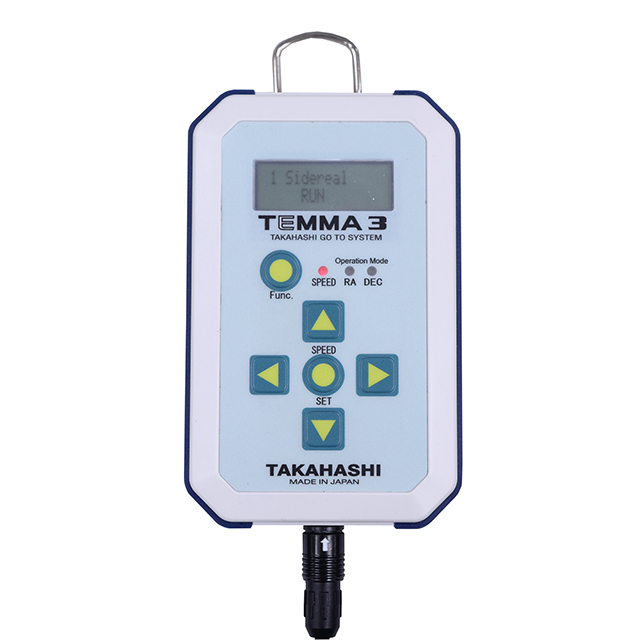

■ 핸드 컨트롤러

핸드 콘트롤러에 액정 디스플레이(LCD)를 짜넣었으므로, 적경·적위치의 표시나 설정 항목의 확인을 할 수 있습니다. 기존 기기보다 고객이 사용자 정의할 수 있는 항목이 많이 있어 사용 환경에 따라 설정할 수 있습니다.
TEMMA3는 핸드 컨트롤러의 조작으로, 가이드 속도, 중속도 설정, 고속도 설정, 가감속 시간, 추적 속도, 극망 조명의 조도 등의 설정을 할 수 있어 현재의 설정 상황을 LCD로 확인할 수 있습니다.
기존 기계는 고속과 수정 속도의 2 스피드의 선택이었습니다만, TEMMA3 는 중속을 추가해 3 스피드로 했습니다. 가속이 없는 등속의 중속은 수동으로 쾌적하게 도입할 수 있습니다. 중속 속도는 핸드 컨트롤러에서 설정할 수 있습니다.
수정 속도의 설정은 LCD로 확인하면서 대항성시의 1~99%로 설정할 수 있으므로, 오토 가이더의 조정에 편리합니다.
핸드 콘트롤러의 버튼을 누른 방향으로 시야의 별이 움직이도록, 수정 버튼을 눌렀을 때에 적도의의 반응하는 방향을 바꿀 수 있는 오퍼레이션 모드 기능은 TEMMA3에도 계승하고 있습니다. 안시에서는 버튼을 누른 방향과 반응 방향이 맞춰지는 것은 조작성의 향상이 됩니다.

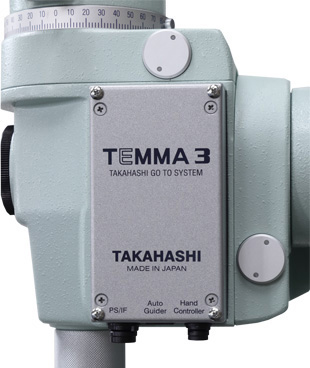

■적도의 패널

종래기기에서는 적도의 패널에 있던 인터페이스나 설정 스위치의 기능을 핸드 컨트롤러와 전원 인터페이스에 할당했기 때문에, 적도의 패널은 단순하게 되었습니다. TEMMA3의 적도의 패널에는 핸드 컨트롤러, 전원 인터페이스 및 오토 가이더를 연결하는 커넥터가 있습니다. 핸드 컨트롤러와 전원 인터페이스는 원터치 커넥터를 사용하는 유연한 케이블로 연결됩니다. 오토 가이더의 단자는 Tempma2Z와 같은 RJ-12 형상의 단자입니다.

■안전 기능

◎하드웨어 리미트 스위치를 표준장
텔레스코프 웨스트의 포지션으로 자오선을 지나 추적해 갔을 때, 경통이 삼각대에 간섭하는 것을 방지하기 위해, 항성시 구동시에 적도의 패널이 수평보다 약 10 ° 기울이면 LCD 화면에 "Horizontal Limit"이 표시되고 세 개의 LED가 깜박이고 모터를 정지합니다. 항성시 구동이 정지해도 좌표는 잃지 않습니다.
복귀는 핸드 컨트롤러나 자동 도입 앱의 방향 조작으로 실시합니다.
이 기능은 OFF로 설정할 수도 있습니다.

◎오버한 그리밋 기능
텔레스코프 이스트의 포지션에서 수평선 아래로 향해 추적을 계속하지 않도록 허용 각도를 넘으면 LCD 화면에 "Overhanging"이 표시되고 3개의 LED가 점멸하여 모터를 정지하고 합니다.
복귀는 핸드 컨트롤러나 자동 도입 앱의 방향 조작으로 실시합니다.
이 기능은 OFF로 설정할 수도 있습니다.

●방위・고도 좌표를 기억해 대기하는 기능이 있습니다. 좌표는 EE-PROM에 기억하기 때문에 전원을 OFF/ON해도 좌표를 기억하고 있습니다. 대기 위치는 천정이나 수평 방향 등 자유롭게 설정할 수 있습니다.
시작은 자동 배포 명령으로 수행됩니다.

●전원 케이블은, 락식 DC 플러그와 시가 플러그를 페어로 한 전용의 것이 부속됩니다.

●구성 부품을 흑에서 실버로 바꾸어 의장 변경을 실시하고 있습니다만, 메카니컬부의 기본 사양에 변경은 없습니다.

●기능 업한 TEMMA3는 EM-11TEMMA3 적도의로부터 순차적으로 발매합니다.
